桁架式塔架

专注于风力发电支承结构系统

桁架式塔架

作者:江苏金海新能源科技有限公司浏览人数:258次 更新时间:2024年04月07日

  2.0塔架系列——4-5MW

  SET 2.0系列有三种不同高度的塔架,符合4-5MW发电的大多数涡轮机负载规格,供应三种产品,可以根据现场特点进行选择,以 *大程度地降低平准化度电成本(LCOE)。


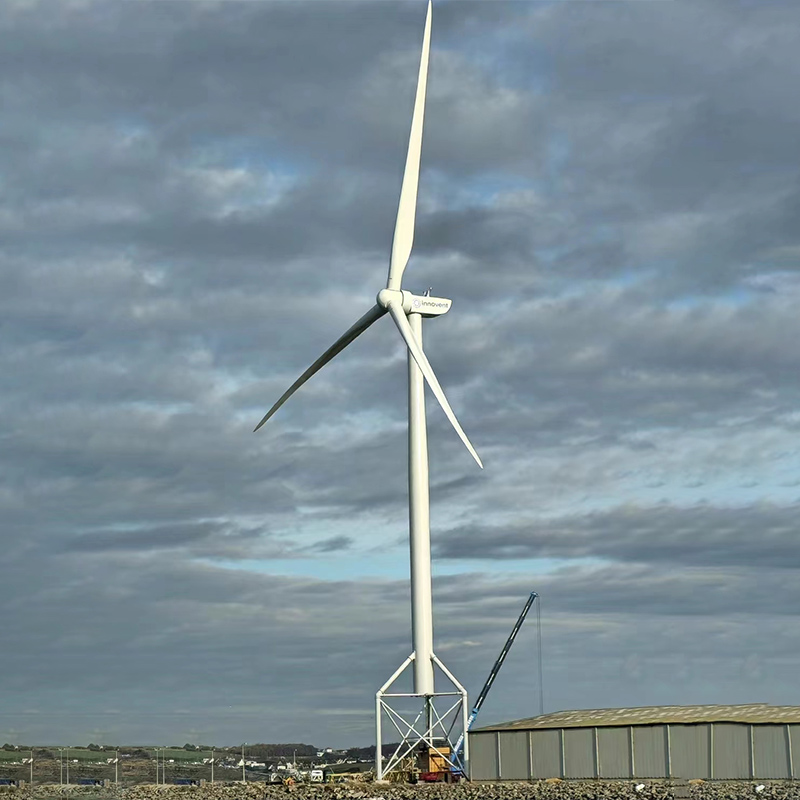

图3-1:Nabralift 2.0塔架系列

  2.0塔架系列的开发旨在提高模块化程度:

  >这三种塔架机型具有相同的过渡件设计。

  >可以使用5种不同的框架模块设计(柱厚度不同)来配置这三种塔架机型。 *高的塔架由5个模块组成,而其他两种塔型分别移除了一个或两个 *低的模块。

  因此,各种塔型配置如下:

  >2.0-3F(三框架模块),适用于140 m-155 m的轮毂高度。

  >2.0-4F(四框架模块),适用于155 m-170 m的轮毂高度。

  >2.0-5F(五框架模块),适用于170 m-190 m的轮毂高度。

  可为每种塔型设计上部管状塔架,以满足目标轮毂高度的需求。

  如下为每种型号的尺寸,其中参考塔高为70m,转子为145:


图3-2:Nabralift 2.0-3F


图3-3:Nabralift 2.0-4F


图3-4: Nabralift 2.0-5F

  3.0塔架系列-6-7MW

  SET 3.0系列是由不同高度塔架组成的全新系列产品,符合6-7MW发电的大多数涡轮机负载规格,供应多种产品,可以根据现场特点进行选择,以 *大程度地降低平准化度电成本(LCOE)。

SET 3.0目前正在开发中。

  客户定制设计

  可以根据客户要求开发定制设计的 Nabralift塔架,以满足特定要求—―例如设计载荷、频率、轮毂高度等.
